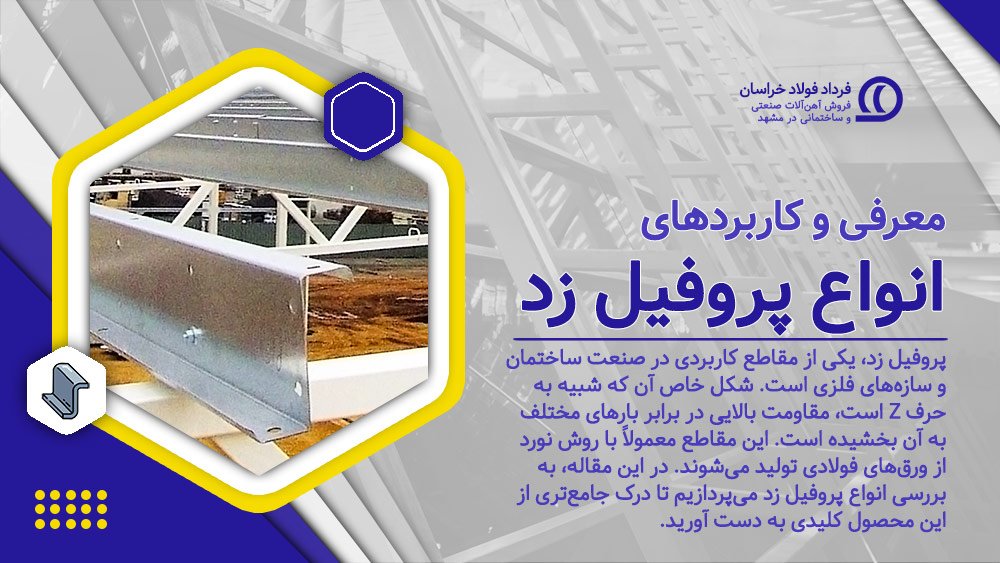

معرفی انواع پروفیل زد و کاربردهای آنها
پروفیل زد، یکی از مقاطع فولادی کاربردی در صنعت ساختمان و سازه‌های فلزی است. شکل خاص آن که شبیه به حرف "زد" انگلیسی است، مقاومت و استحکام بالایی در برابر بارهای مختلف به آن بخشیده و آن را به گزینه‌ای ایده‌آل برای سقف سوله‌ها، سالن‌های ورزشی و دیگر سازه‌ها تبدیل کرده است. این مقاطع معمولاً با روش نورد از ورق‌های فولادی تولید می‌شوند که دقت و سرعت بالایی را تضمین می‌کند. در این مقاله، به بررسی انواع پروفیل زد بر اساس مهمترین دسته‌بندی‌ها می‌پردازیم تا درک جامع‌تری از این محصول کلیدی در صنعت آهن و فولاد به دست آورید.
دسته‌بندی انواع پروفیل زد
پروفیل‌های زد را می‌توان بر اساس معیارهای مختلفی دسته‌بندی کرد که هر یک بر ویژگی‌ها و کاربردهای نهایی آنها تأثیرگذار است:
- ابعاد و اندازه (ارتفاع جان)
- ضخامت ورق مورد استفاده
- نوع ورق فولادی
- سوراخ کاری
- سایر جزئیات هندسی (نوع لبه‌ها)
۱. بر اساس ابعاد و اندازه (ارتفاع جان)
رایج‌ترین روش دسته‌بندی پروفیل زد، بر اساس ارتفاع جان آن است. این ارتفاع معمولاً بر حسب میلی‌متر یا سانتی‌متر بیان می‌شود و هرچه ارتفاع بیشتر باشد، پروفیل از مقاومت خمشی بالاتری برخوردار است.
- پروفیل زد 16: این نوع پروفیل با ارتفاع جان 160 میلی‌متر (16 سانتی‌متر)، یکی از کوچکترین و سبک‌ترین انواع پروفیل زد است. از آن در سازه‌هایی با بارهای سبک‌تر و دهانه‌های کوچکتر استفاده می‌شود.
- پروفیل زد 18: با ارتفاع جان 180 میلی‌متر (18 سانتی‌متر)، این سایز یکی از پرکاربردترین انواع پروفیل زد به شمار می‌رود. برای سقف سوله‌های با دهانه متوسط، خرپاها و سازه‌های سبک‌تر ایده‌آل است.
- پروفیل زد 20: با ارتفاع جان 200 میلی‌متر (20 سانتی‌متر)، مقاومت بیشتری نسبت به زد18 ارائه می‌دهد. این سایز در سقف‌های با دهانه‌های بزرگ‌تر، سازه‌های صنعتی و انبارها کاربرد فراوان دارد.
- پروفیل زد 22: این پروفیل با ارتفاع جان 220 میلی‌متر (22 سانتی‌متر)، برای تحمل بارهای سنگین‌تر و دهانه‌های وسیع‌تر طراحی شده است. از آن در سقف سالن‌های بزرگ، پل‌ها و سازه‌های صنعتی سنگین استفاده می‌شود.
- پروفیل زد 24 و بالاتر: در برخی موارد خاص و برای پروژه‌هایی با نیازهای مهندسی بسیار ویژه، پروفیل‌های زد با ارتفاع جان 240 میلی‌متر و حتی بیشتر نیز تولید می‌شوند که ظرفیت باربری بسیار بالایی دارند.
علاوه بر ارتفاع جان، ابعاد بال‌ها (فلنج‌ها) و لبه‌های برگشته پروفیل نیز در تعیین ویژگی‌های مکانیکی آن مؤثر هستند. این ابعاد بسته به استاندارد تولید و نیاز مشتری می‌تواند متفاوت باشد.
۲. بر اساس ضخامت ورق
ضخامت ورق فولادی که پروفیل زد از آن ساخته می‌شود، تأثیر مستقیمی بر وزن، استحکام و ظرفیت باربری آن دارد. هرچه ضخامت ورق بیشتر باشد، پروفیل مقاوم‌تر و سنگین‌تر خواهد بود.
- ضخامت‌های رایج: پروفیل‌های زد معمولاً در ضخامت‌هایی بین 5 میلی‌متر تا 3.5 میلی‌متر تولید می‌شوند. ضخامت‌های 2، 2.5 و 3 میلی‌متر از رایج‌ترین انواع هستند.
- ضخامت‌های سفارشی: برخی کارخانجات قادر به تولید پروفیل زد با ضخامت‌های خارج از این محدوده نیز هستند، که بسته به نیاز محاسباتی پروژه تعیین می‌گردد.
۳. بر اساس نوع ورق فولادی
نوع ماده اولیه نیز دسته‌بندی مهمی در پروفیل زد است که بر خواص مقاومت به خوردگی و طول عمر آن تأثیر می‌گذارد.
- پروفیل زد سیاه (نوردی): این نوع از ورق فولادی سیاه (بدون پوشش) تولید می‌شود. پروفیل زد سیاه ارزان‌ترین نوع بوده و برای محیط‌هایی که در معرض رطوبت و عوامل خورنده نیستند یا پس از نصب رنگ‌آمیزی و محافظت می‌شوند، مناسب است.
- پروفیل زد گالوانیزه: این پروفیل از ورق فولادی گالوانیزه (ورق پوشش داده شده با لایه روی) ساخته می‌شود. پوشش روی مقاومت بسیار بالایی در برابر زنگ‌زدگی، رطوبت و خوردگی ایجاد می‌کند. این نوع برای مناطق با رطوبت بالا، محیط‌های صنعتی خورنده، یا جایی که نیاز به دوام طولانی‌مدت بدون نگهداری مداوم است (مانند سقف سوله‌ها در شمال کشور)، ایده‌آل است.
۴. بر اساس سوراخ‌کاری (پانچ)
نحوه آماده‌سازی پروفیل برای نصب نیز می‌تواند یکی از معیارهای دسته‌بندی باشد:
- پروفیل زد ساده (بدون پانچ): این پروفیل‌ها به صورت ساده و بدون هیچ‌گونه سوراخ‌کاری قبلی تولید می‌شوند. در این حالت، سوراخ‌کاری باید در محل پروژه و طبق نقشه‌های اجرایی انجام شود. این روش انعطاف‌پذیری بیشتری در محل نصب می‌دهد.
- پروفیل زد پانچ‌شده (سوراخ‌کاری شده): این نوع پروفیل دارای سوراخ‌های از پیش تعبیه شده است که در کارخانه و با دقت بالا ایجاد می‌شوند. این سوراخ‌ها معمولاً برای اتصال آسان و سریع پروفیل به سایر اجزای سازه با استفاده از پیچ و مهره طراحی شده‌اند. پروفیل‌های پانچ‌شده به طور قابل توجهی سرعت نصب را افزایش داده و دقت اتصالات را بهبود می‌بخشند. طرح و فاصله سوراخ‌ها می‌تواند استاندارد یا بر اساس سفارش مشتری باشد.
۵. بر اساس نوع لبه‌ها و جزئیات هندسی
اگرچه کمتر به عنوان یک دسته‌بندی اصلی مطرح می‌شود، اما تفاوت‌های جزئی در طراحی لبه‌های پروفیل (مثلاً لبه‌های صاف، لبه‌های برگشته به سمت داخل یا خارج، یا لبه‌های دارای خم‌های خاص) می‌تواند بر مقاومت موضعی و نحوه اتصال تأثیرگذار باشد. این جزئیات بیشتر به طراحی مهندسی و الزامات خاص پروژه مربوط می‌شوند تا یک تقسیم‌بندی رایج در بازار.
مروری بر مهمترین کاربردهای پروفیل Z
پروفیل زد به‌دلیل طراحی خاص و شکل هندسی متقارنش، در بسیاری از صنایع و پروژه‌ها استفاده می‌شود. بسته به ویژگی‌های فنی مانند ابعاد، ضخامت، جنس و روش ساخت، این پروفیل در حوزه‌های مختلف زیر کاربرد دارد:
کاربرد در سوله‌سازی و اسکلت فلزی
یکی از اصلی‌ترین موارد استفاده پروفیل زد در ساخت سوله‌های صنعتی، انبارها، سالن‌های ورزشی و سایر سازه‌های فلزی سبک است. در این نوع سازه‌ها، پروفیل زد معمولاً به‌عنوان لاپه (Purlin) استفاده می‌شود و وظیفه انتقال بار از پوشش سقف به تیرها را بر عهده دارد. ویژگی‌هایی مثل وزن کم، نصب سریع و مقاومت خمشی مناسب، پروفیل زد را برای این کاربرد ایده‌آل کرده است.
کاربرد در پوشش سقف شیبدار و ساندویچ پانل
پروفیل زد برای ایجاد زیرسازی مناسب در نصب پوشش‌های سقفی مانند ساندویچ پانل‌ها، ورق‌های گالوانیزه یا رنگی روی سقف‌های شیبدار استفاده می‌شود. در این حالت، پروفیل زد به‌صورت افقی یا شیبدار نصب شده و با فراهم کردن فواصل منظم، پایه‌ای مقاوم برای نصب پانل‌ها ایجاد می‌کند.
استفاده در صنایع خودرو و ماشین‌سازی
در بعضی از بخش‌های بدنه یا شاسی وسایل نقلیه، به‌ویژه در خودروهای سنگین یا ماشین‌آلات کشاورزی و صنعتی، از پروفیل زد به‌عنوان اجزای مقاوم‌کننده و سبک استفاده می‌شود. این کاربرد بیشتر برای پروفیل‌هایی با ضخامت کم و جنس خاص (مانند گالوانیزه یا فولادهای آلیاژی) مناسب است.
استفاده در صنایع هوافضا و راه‌آهن
در برخی سازه‌های سبک و مقاوم مانند واگن‌های راه‌آهن یا برخی اجزای فلزی در صنعت هوافضا، از پروفیل‌های زد آلومینیومی یا فولاد سبک برای کاهش وزن کلی سازه در عین حفظ مقاومت مکانیکی استفاده می‌شود.
کاربرد در صنعت ساخت تجهیزات فلزی
پروفیل زد در تولید تجهیزات فلزی مانند قفسه‌ها، رک‌ها، چهارچوب‌ها و بدنه ماشین‌آلات سبک صنعتی به کار می‌رود. شکل زد باعث تقویت سازه در برابر خمش و پیچش شده و در عین حال فضای کافی برای پیچ‌کاری و اتصالات مکانیکی فراهم می‌کند.
زیرسازی نمای ساختمان و دیوار خشک (Drywall)
در معماری مدرن، برای ایجاد ساختار فلزی سبک در دیوارهای خشک (مانند کناف) یا نماهای تهویه‌دار، از پروفیل زد به‌عنوان نگهدارنده یا رابط بین اجزا استفاده می‌شود. این نوع استفاده به‌ویژه در پروژه‌های بزرگ و ساختمان‌های اداری و تجاری کاربرد دارد.
کاربرد در تأسیسات خورشیدی (سازه‌های PV)
در نصب پنل‌های خورشیدی روی سقف یا زمین، از پروفیل زد به‌عنوان بخشی از فریم یا سازه نگهدارنده استفاده می‌شود. به‌دلیل استحکام در برابر باد و شرایط محیطی، پروفیل زد گالوانیزه یا آلومینیومی گزینه مناسبی در این حوزه به شمار می‌رود.
سایر کاربردهای مهندسی
در برخی پروژه‌های عمرانی و مهندسی خاص مانند ساخت سکوها، پل‌های سبک، محافظ‌های فلزی یا پایه‌های تاسیسات صنعتی، پروفیل زد به‌عنوان یک عنصر ساختاری مورد استفاده قرار می‌گیرد.
خرید پروفیل زد در مشهد
شناخت انواع پروفیل زد بر اساس ابعاد، ضخامت، جنس ورق و نوع سوراخ‌کاری، به شما کمک می‌کند تا انتخاب دقیق‌تر و مناسب‌تری برای پروژه ساختمانی یا صنعتی خود داشته باشید. هر یک از این دسته‌بندی‌ها، ویژگی‌های خاصی را به پروفیل می‌بخشند که در نهایت بر عملکرد، دوام و هزینه‌های کلی پروژه تأثیرگذار خواهند بود. جهت اطلاع از قیمت پروفیل زد و یا شرایط خرید از فرداد فولاد، کافی است با کارشناسان فروش مجموعه تماس بگیرید.
